【同軸電纜懶人包】帶你認識同軸電纜線及接頭製作

您聽過同軸電纜線嗎?同軸電纜線其實就藏身在我們的生活周遭，它其實還有分成不同規格及同軸電纜線外皮上有各種不同數值，今天除了帶您認識同軸電纜線各種的規格，還加碼教學如何製作同軸電纜接頭，快跟著弱電通一起學習同軸電纜的超多知識吧！

其實在我們生活周遭都有同軸電纜，只是它出現在你和我都沒注意到的地方，像是電視後方那條黑色纜線就是同軸電纜，這次弱電通要來介紹同軸電纜線的各種規格及它的接頭製作教學。

常見的同軸電纜規格

同軸電纜 日規C2V型號規格	同軸電纜 RG型號規格
3C-2V	RG-58U
4C-2V	RG-59U
5C-2V	RG-6U
7C-2V	RG-11U

※:一般台灣住宅內最常見到的也就是日規的5C-2V規格，您若仔細看同軸電纜的外皮上，會發現有一串密密麻麻的英文字、數字，我們其實可以透過外皮來了解該條同軸電纜的規格。

同軸電纜從外皮看規格怎麼看？這幾點要特別注意！

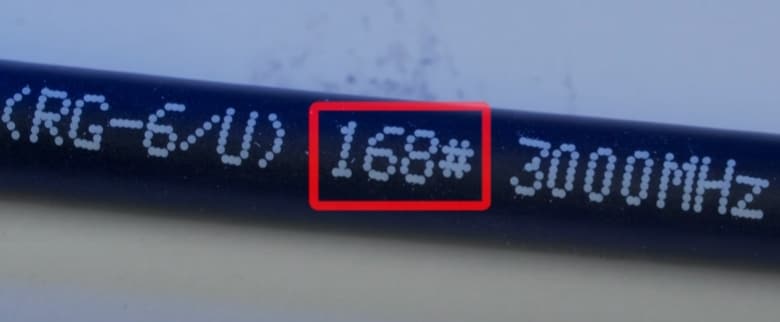

1. 看編數(#)

通常外皮上會有寫著像是數字168#，就等於168編；168編的效果會大於128編，以數值看來是這個樣子，但它不完全代表它的效果。

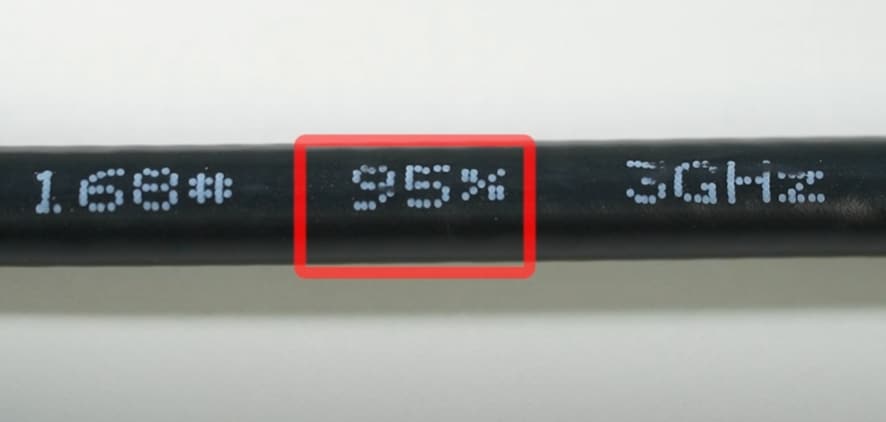

2.看遮蔽率(%)

外皮上除了編數以外，還會有%數，可以看到95%代表該條線的遮蔽率，遮蔽率越高，抗干擾及訊號的穩定就越好。

3.怎樣算是品質好？

編數高不代表線品質好，像是有些進口線它的編數也許只到128編，可是該同軸線纜每個編織網上的線芯粗度是較粗的，所以整體的遮蔽率來說是比較好的，看同軸電纜好壞的重點在於遮蔽率(%)，而不是編數(#)。

同軸線纜的頻率(MHz)代表什麼？

看到線材外皮上的其他規格 您會看到有3000MHz或2200MHz，這些數值是該同軸線纜的頻率，但這頻率又代表什麼呢？

• 3000MHz：適用於衛星訊號接收用。
• 2200MHz：適用於有線電視使用。

認識完同軸電纜線材種類之後，就可以進入實際動手做的部分，我們就跟著影片一起DIY動手做吧！

---
